【1. コンクリート打継部止水板の工事概要】

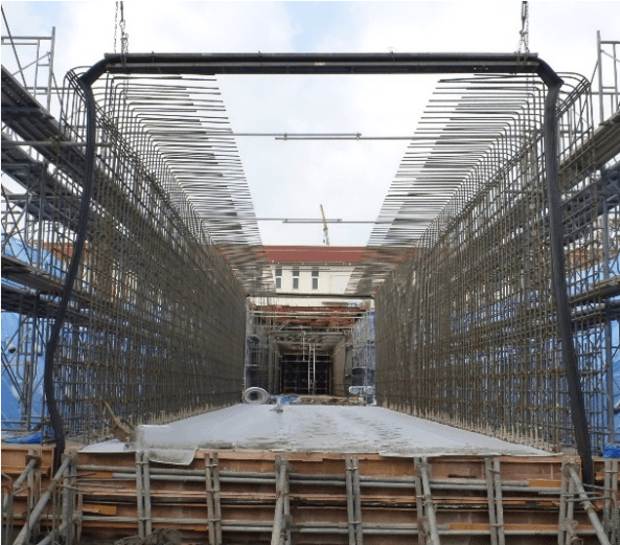

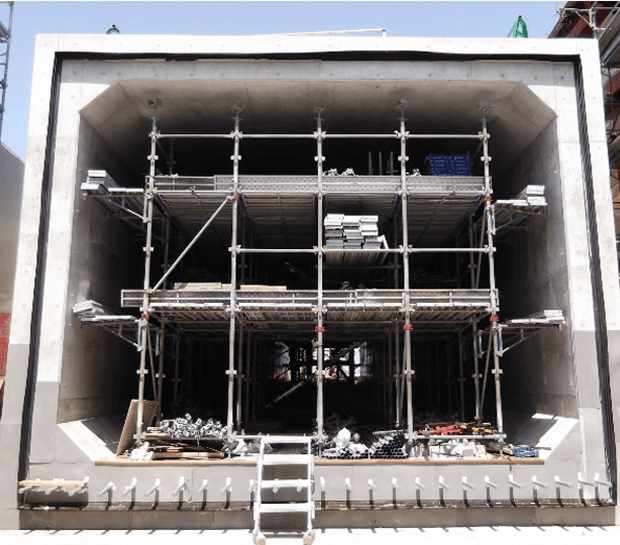

コンクリート打継部は連続的に一体性を担保する事が困難なため、どうしても水みちとなり止水の弱点となる場合が多い。このため、コンクリート打継部には鋼板やゴム系等、各種の止水板が用いられる事が多い。写真-1、2はボックスカルバートを延長方向に打ち継ぐための止水板の設置例¹⁾である。底版に側壁の鉄筋を定着させるために、底版コンクリート打込み時には、あらかじめ側壁鉄筋を組み立てている。写真-1に示すとおり、止水板についても所定の位置に設置している。写真-1を見れば、止水板を所定の位置にしっかり配置することが意外に難しいことがイメージしやすいのではないか。

【2. 止水板の倒れ】

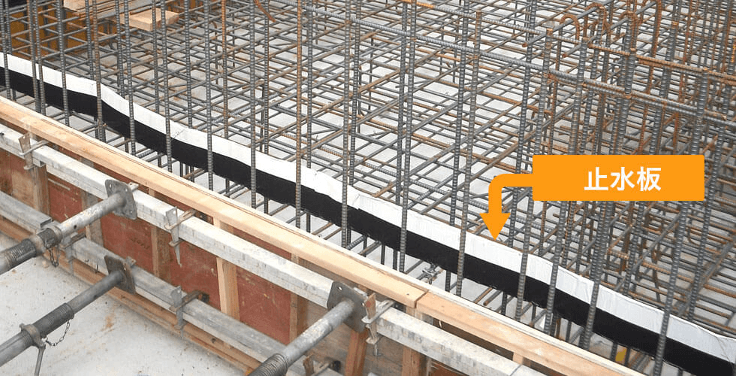

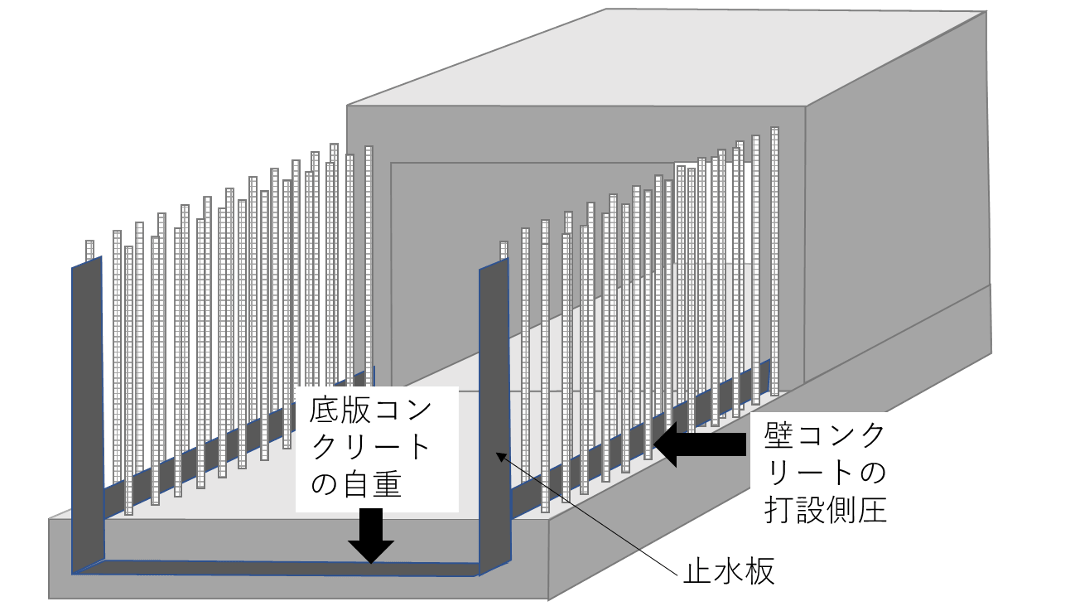

写真-3のような配置の止水板に対して、壁コンクリートを打設する際、フレッシュコンクリートの側圧が止水板の片側のみに、例えば図-1のように作用することで、止水板が底版側へ倒れ込むように変形し止水機能が低下する。同様に、図-1のように底版の鉛直打継面に水平に止水板が設置される場合、止水板上面のコンクリートの自重やその上を作業者が踏んだりすることで止水板が折れ曲がり止水機能が低下する。特にゴム系止水板は曲げ剛性が小さいため、片側からの力の作用で曲がりやすい。

止水板の倒れ込みや折れ曲がりが確認された場合には、コンクリート打設前あるいは打設中の段階であれば、当該止水板の位置を打継面中央となるよう再調整し、再固定を行う。止水板に塑性変形や損傷が認められる場合には、当該部の交換または再設置を実施する。

一方、壁コンクリート打設後に止水板の倒れ込みが判明した場合には、止水板の機能低下により打継部に漏水経路が形成される可能性があるため、打継面に沿った止水対策を講じる必要がある。具体的には、打継部への樹脂系またはセメント系注入材による止水処理、あるいは打継部表面への被覆型防水材あるいは外部止水材の追加設置等の止水対策を併用することが求められる。

止水板は打継面の中央へ確実に配置し、十分な固定措置を講じる。壁コンクリートの打込みに際しては、止水板の両側から均等に打上げ、止水板に偏った側圧が作用しないように打込みを管理する。底版の打設時には止水板下のコンクリートがしっかり充填されていることを確認した上で、その上面にコンクリートを打込む。上部作業時に踏みつけないように止水板位置を明示するなど留意する。
